Das lüfterlose PC- System |
- fast
geräuschloser Betrieb
- hohe Zuverlässigkeit, kein Verschmutzen
(keine Mechanik (außer Festplatte), kein
Luftstrom)
- geringer Verbrauch, geringe Klimalast
(max. Leistungsaufnahme 50 Watt, kein Stand-by
Stromverbrauch)
- formschönes Design mit geringen Abmessungen |

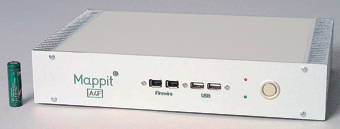

Auf Basis eines VIA
Mini-ITX Mainboardes wurde ein lüfterloses PC System entwickelt. Durch
spezielle Konstruktionen im Gehäuseinneren und durch Gestaltung der
Gehäuseform wird eine zuverlässige Wärmeableitung zur Umgebungsluft
gewährleistet. |
nur
315mm*200mm*60mm(BTH) |
Damit wird
auch eine unzulässig hohe Erwärmung im inneren des Gehäuses verhindert,
was die Betriebssicherheit und Zuverlässigkeit erhöht. Durch die
geschlossene Konstruktion des Gehäuses eignet sich Mappit® A4F sehr gut
zum Einsatz in staubiger oder schmutziger Umgebung. Die Stromversorgung
erfolgt durch ein internes Netzteil mit Wide-Range Eingang (100-240V)
und hohem Wirkungsgrad. Mit einer speziellen Schaltelektronik wird die
ATX Funktionalität bereitgestellt, wobei bewusst auf die Stand-By
Stromversorgung des Mainboardes verzichtet wird. |
Rückseite von Mappit
A4F |
Der auf der Rückseite
vorhandene Netzspannungsausgang wird ebenfalls über die Schaltelektronik
gesteuert. Wird also der Mappit® A4F per Software heruntergefahren oder
abgeschaltet, schaltet auch der Netzspannungsausgang und die daran
angeschlossenen Geräte (z.Bsp. Monitor) ab, dadurch wird eine erhebliche
Stromeinsparung gegenüber herkömmlichen ATX PC Systemen erreicht.
|
Durch den
Anwender können Hauptspeicherausbau und Festplattenkapazität
(Einbauplatz für 2.5") bestimmt werden, alle anderen Komponenten sind
bereits auf dem Mainboard vorhanden. Eine Erweiterung mit optischen
Laufwerken oder anderen Geräten ist über die vorhandenen Firewire
und/oder USB 2.0 Schnittstellen möglich. Auch ein Disklessbetrieb kann
über den eingebauten PXE Bootrom ermöglicht werden. |
Die lüfterlose und
kleine Konstruktion des Mappit® A4F senkt die Betriebskosten, erhöht die
Zuverlässigkeit und eröffnet vielfältige Einsatzgebiete. Anwendungsfälle:
-
Büroanwendung
- Bildungseinrichtungen
- Kassen & Automaten
- Industrie / Steuerungen |
Mappit A4F ist auch
in schwarz
erhältlich
|
Techniche Daten:
Gehäuse |
- Aluminium eloxiert, komplett
geschlossen (außer I/O Ports)
- kein Lüfter, keine Lüftungsöffnungen |
Maße |
- 315mm*200mm*60mm(BTH)
|
Netzteil |
- 65 Watt
- Eingangsspannungsbereich 100/240 V 50/60Hz |
Gewicht |
- ca. 3kg |
Stromverbrauch
|
- ca.35W (256MB RAM, 40GB HD)
- kein Stand-By Stromverbrauch |
Prozessor |
- VIA C3/EDEN EBGA Prozessor 600 bis
1000 MHz |
Chipsatz |
- VIA CLE266 North Bridge
- VT8235 South Bridge |
Systemspeicher |
- 1 DDR266 DIMM Sockel
- bis zu einem Gigabyte Speicherplatz |
VGA |
- integrierte VIA CastleRock AGP
Grafik mit MPEG-2 Dekoder |
Harddisk |
- 2,5" Einbauplatz bis 16mm Höhe
|
Onboard IDE |
- 2 X UltraDMA 133/100/66 Connector
|
Onboard LAN |
- VIA VT6103 10/100 Base-T Ethernet
PHY |
Onboard Audio |
- VIA VT1616 6 Kanal AC'97 Codec
|
Onboard TV Out |
- VIA VT1622 TV out
|
Onboard 1394 |
- VIA VT6307S IEEE
1394 Firewire |
Anschlüsse auf der Frontseite
|
- 2 USB 2.0 Ports
- 2 IEEE 1394 Firewire Ports |
Anschlüsse auf der Rückseite
|
- 1 PS2 Mouse Port , 1
PS2 Keyboard Port
- 1 Parallel Port, 1 Serieller Port
- 1 RJ-45 LAN Port
- 2 USB 2.0 Ports
- 1 VGA Port
- 1 RCA Port (SPDIF oder TV out), 1 S-Video port
- 3 Audio: line-out, line-in, mic-in; umschaltbar auf 5.1 Surround
Sound |
|
|
